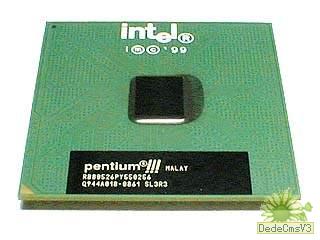

FC-PGA封装FC-PGA封装是反转芯片针脚栅格阵列的缩写，这种封装中有针脚插入插座。这些芯片被反转，以至片模或构成计算机芯片的处理器部分被暴露在处理器的上部。通过将片模暴露出来，使热量解决方案可直接用到片模上，这样就能实现更有效的芯片冷却。为了通过隔绝电源信号和接地信号来提高封装的性能，FC-PGA 处理器在处理器的底部的电容放置区域（处理器中心）安有离散电容和电阻。芯片底部的针脚是锯齿形排列的。此外，针脚的安排方式使得处理器只能以一种方式插入插座。FC-PGA 封装用于奔腾 III 和英特尔 赛扬 处理器，它们都使用 370 针。

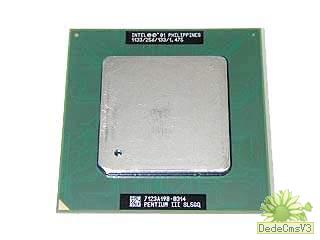

FC-PGA2封装FC-PGA2 封装与 FC-PGA 封装类型很相似，除了这些处理器还具有集成式散热器 (IHS)。集成式散热器是在生产时直接安装到处理器片上的。由于 IHS 与片模有很好的热接触并且提供了更大的表面积以更好地发散热量，所以它显著地增加了热传导。FC-PGA2 封装用于奔腾 III 和英特尔赛扬处理器（370 针）和奔腾 4 处理器（478 针）。

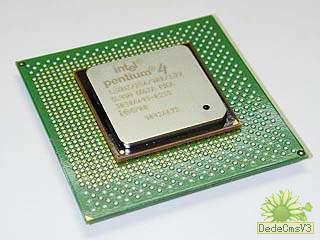

OOI封装OOI 是 OLGA 的简写。OLGA 代表了基板栅格阵列。OLGA 芯片也使用反转芯片设计，其中处理器朝下附在基体上，实现更好的信号完整性、更有效的散热和更低的自感应。OOI 有一个集成式导热器 (IHS)，能帮助散热器将热量传给正确安装的风扇散热器。OOI 用于奔腾 4 处理器，这些处理器有 423 针。

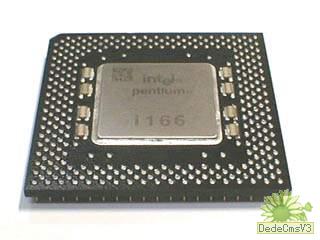

PPGA封装“PPGA”的英文全称为“Plastic Pin Grid Array”，是塑针栅格阵列的缩写，这些处理器具有插入插座的针脚。为了提高热传导性，PPGA 在处理器的顶部使用了镀镍铜质散热器。芯片底部的针脚是锯齿形排列的。此外，针脚的安排方式使得处理器只能以一种方式插入插座。

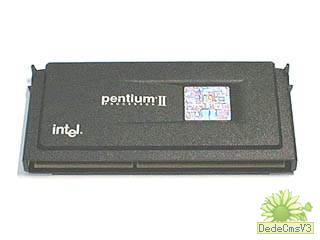

S.E.C.C.封装“S.E.C.C.”是“Single Edge Contact Cartridge”缩写，是单边接触卡盒的缩写。为了与主板连接，处理器被插入一个插槽。它不使用针脚，而是使用“金手指”触点，处理器使用这些触点来传递信号。S.E.C.C. 被一个金属壳覆盖，这个壳覆盖了整个卡盒组件的顶端。卡盒的背面是一个热材料镀层，充当了散热器。S.E.C.C. 内部，大多数处理器有一个被称为基体的印刷电路板连接起处理器、二级高速缓存和总线终止电路。S.E.C.C. 封装用于有 242 个触点的英特尔奔腾II 处理器和有 330 个触点的奔腾II 至强和奔腾 III 至强处理器。

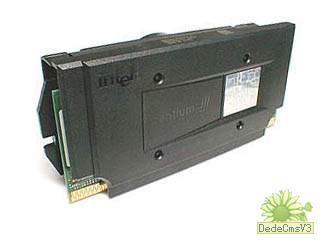

S.E.C.C.2 封装S.E.C.C.2 封装与 S.E.C.C. 封装相似，除了S.E.C.C.2 使用更少的保护性包装并且不含有导热镀层。S.E.C.C.2 封装用于一些较晚版本的奔腾II 处理器和奔腾 III 处理器（242 触点）。

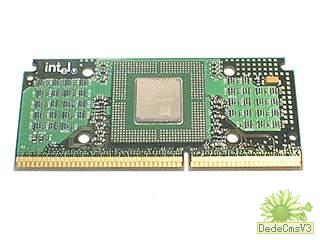

S.E.P.封装“S.E.P.”是“Single Edge Processor”的缩写，是单边处理器的缩写。“S.E.P.”封装类似于“S.E.C.C.”或者“S.E.C.C.2”封装，也是采用单边插入到Slot插槽中，以金手指与插槽接触，但是它没有全包装外壳，底板电路从处理器底部是可见的。“S.E.P.”封装应用于早期的242根金手指的Intel Celeron 处理器。
PLGA封装PLGA是Plastic Land Grid Array的缩写，即塑料焊盘栅格阵列封装。由于没有使用针脚，而是使用了细小的点式接口，所以PLGA封装明显比以前的FC-PGA2等封装具有更小的体积、更少的信号传输损失和更低的生产成本，可以有效提升处理器的信号强度、提升处理器频率，同时也可以提高处理器生产的良品率、降低生产成本。目前Intel公司Socket 775接口的CPU采用了此封装。 CuPGA封装CuPGA是Lidded Ceramic Package Grid Array的缩写，即有盖陶瓷栅格阵列封装。其与普通陶瓷封装最大的区别是增加了一个顶盖，能提供更好的散热性能以及能保护CPU核心免受损坏。目前AMD64系列CPU采用了此封装。 (责任编辑：admin) |
